1- Présentation

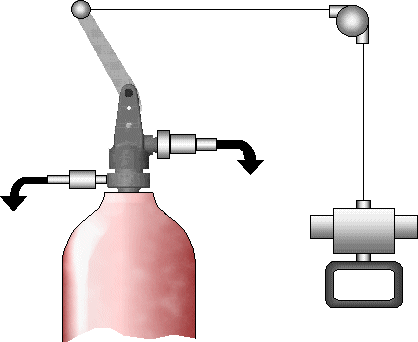

Le système proposé est un ensemble de percussion faisant partie d'une installation de protection contre l'incendie. Cette dernière utilise du CO2 et est principalement employée dans les cales de navires afin de prévenir les débuts d'incendies. L'ensemble de percussion est l'interface entre un système de commande par câble et la bouteille sous pression permanente.

Système seul	Système dans son context
Survolez les éléments de l'installation pour plus d'informations

2- Fonctionnement

Fonctionnement général :

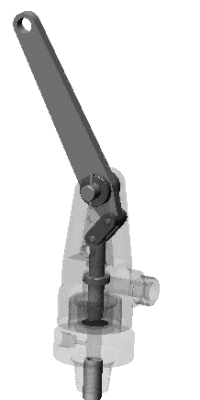

La tension du câble provenant du système de commande provoque la mise en service de la cinématique de bielle manivelle du mécanisme. Grâce à une démultiplication de cette tension, la tête de poinçon 1 perce l'opercule 15 pour libérer le CO2 contenu dans la bouteille.

Poinçonnage de l'opercule	Fonctionnement global
Schéma bloc du mécanisme

Position de la tête de poinçon :

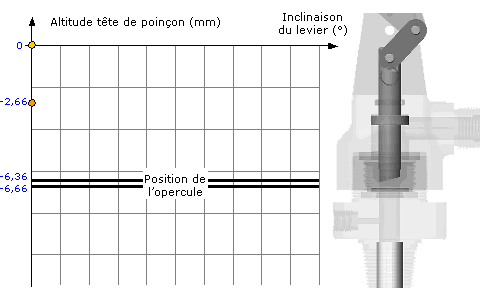

Le mouvement de rotation initial est transformé en mouvement de translation verticale. Ce dernier permet la perforation de l'opercule 16. Une marge de sécurité est prévue avant la percussion afin de garantir le non contact entre la tête de poinçon 1 et l'opercule 15. Une marge de percussion est aussi prévue pour garantir que l'opercule soit bien percé et ainsi que le CO2 sous pression soit disponible.

Courbe animée	Courbe entièrement tracée
