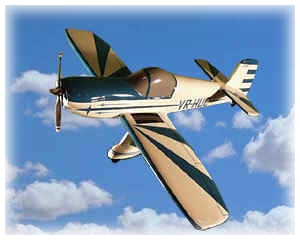

Le système proposé est un micro-moteur deux temps équipant la plupart des petits avions de modélisme radio commandés pour débutants. Il existe en plusieurs versions :
Version 1 : celle d'origine
Version 2 : améliorée au niveau du guidage du vilebrequin 1 par rapport au porte palier 5. Le palier 3 est remplacé par deux roulements étanches montés en"O".
Version 1
Version 2
2- Fonctionnement

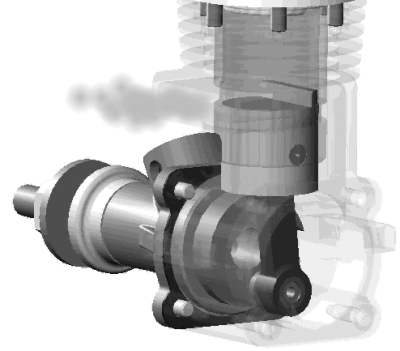

Fonctionnement général :
L'explosion provoque le déplacement du piston 6 et de la cinématique de bielle manivelle du mécanisme. Grâce à cette dernière le vilebrequin peut délivrer sa puissance à l'hélice (non présente ici).
Ralenti (1/166)
Ralenti + explications
Schéma bloc du mécanisme
Schéma cinématique

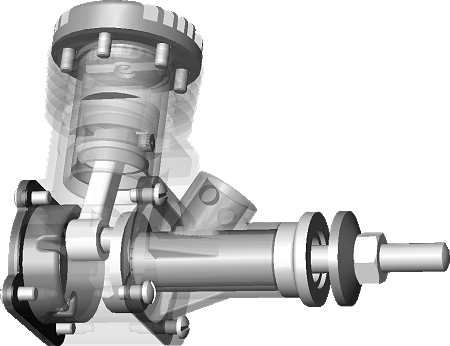

Liaisons mécaniques :
La transmission Bielle + Manivelle est constitué d'un ensembles de liaisons pivot ou pivot glissant.
Survolez les zones où se trouvent les liaisons pour en savoir plus

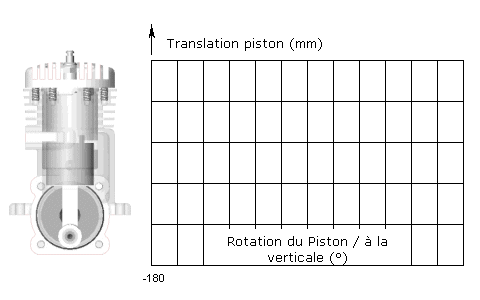

Position du piston :
Le mouvement de translation initial est transformé en mouvement de rotation continue. Cette dernière permet l'entraînement d'une hélice montée sur l'extrémité du moteur.
Fonctionnement général :
