1- Phénomène de concentration de contrainte

Mise en évidence et coefficient de concentration Kt

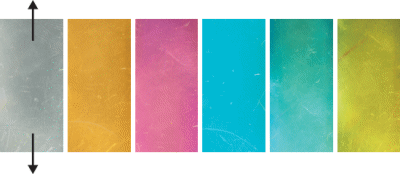

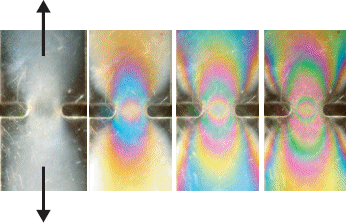

Lorsqu’une pièce mécanique présente un accident de forme (congé, filetage, trou de goupille, gorge, etc.), on constate expérimentalement que la contrainte réelle est supérieure à celle obtenue par le calcul dans la zone environnant l’accident.

On définit alors un coefficient de concentration de contrainte Kt tel que :

Comment déterminer Kt ?

Le coefficient Kt est déterminé expérimentalement. Il dépend essentiellement de trois éléments particuliers :

- Le type de sollicitation -> (traction /compression ; flexion ; torsion)
- La géométrie de la pièce -> (arbre plein ; creux ; plaque)
- La géométrie de l’accident -> (gorge ; épaulement ...)

Il est donc différent pour chaque accident de forme et pour chaque sollicitation. La façon la plus pratique de le déterminer, en l'absence d'un modèle mathématique plus performant, est d’utiliser des courbes ou abaques propres à chaque cas de figure.

2- Abaques de détermination du coefficient de concentration

Sélectionnez dans le menu à gauche le cas particulier
