1- Graphe de montage

Qu'est-ce qu'un graphe de montage ?

Le graphe de montage est un outil graphique de description de l'assemblage des différentes pièces constituant un mécanisme. Il est constitué de deux axes d'écriture et de lecture.

- Sur l'abscisse sont repérées les étapes de montage.
- Sur l'ordonnée sont repérées les pièces nécessaires à l'assemblage.


Comment le tracer ?

Sur le graphe, l'assemblage de plusieurs pièces ou ensembles de pièces est symbolisé par un "nœud".

Chaque nœud relie des repères de pièces par des traits horizontaux et verticaux.

On doit si possible respecter les choses suivantes :

- Le trait vertical doit appartenir à la pièce ou l'ensemble se montant sur ou dans l'autre.

- Si des traits doivent se couper, alors l'un des deux doit être interrompu avant et après l'autre.

- Si plusieurs exemplaires d'un même repère (des vis par exemple) doivent être assemblés à différentes étapes, prévoir plusieurs repères dans l'axe des ordonnées. On peut les différencier en ajoutant la mention ' ou ''.

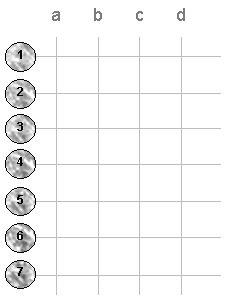

Survolez les noeuds de ce graphe :
informations supplémentaires

2- Un peu de rédaction

Pourquoi rédiger chaque étape ?

Parce que le graphe seul ne donne aucune indication sur le mode opératoire à appliquer pour assembler les pièces à chaque étape.

Comment rédiger chaque étape ?

- Choisir un verbe à l'infinitif traduisant l'action à entreprendre dans l'étape.

- Éviter les verbes trop vagues comme faire, monter, assembler, etc.

- Utiliser le champ lexical précis : Rendre aligné, coaxial, tangent, etc.

- Utiliser les éléments surfaciques des pièces commme compléments d'objet.

- Préferer plusieurs phrases simples plutôt qu'une seule longue et complexe.

Souvenez vous que votre notice s'adresse au plus grand nombre, donc :

1 idée = 1 phrase

3- Des images pour illustrer

Dans le cas d'étape d'assemblage complexe ou ambiguë, il peut être utile de montrer concrètement ce que doivent donner les pièces avant ou/et après montage.

De même toute astuce doit être employée pour montrer les mouvements des pièces pour que l'assemblage soit correct.

Exemple :

Placer l'axe de roulette dans l'alignement du trou du corps.

Puis, enfoncer l'axe.

L'axe doit dépasser de façon égale de chaque côté du corps de roulette.
